Sissepressioonivormimismasinad koosnevad tavaliselt sissepritsesüsteemidest, hallituse klambrisüsteemidest, hüdraulilistest ülekandesüsteemidest, elektrijuhtimissüsteemidest, määrimissüsteemidest, kütte- ja jahutussüsteemidest, ohutusseiresüsteemidest jne.
(1) Süstesüsteemi funktsioon:
Sissepressioonisüsteem on süstimisvormimismasina üks olulisemaid komponente. Üldiselt on kolm peamist tüüpi: kolvi tüüp, kruvi tüüp ja kruvi eelplastimiseelne süstimistüüp. Kõige laialdasemalt kasutatav tüüp on kruvi tüüp. Selle ülesanne on kuumutada ja plastistada teatud koguse plasti määratud aja jooksul sissepritsevormimismasina ühe tsükli jooksul ning seejärel süstida sulaplast vormi õõnsusse kruvi kaudu teatud rõhu ja kiirusega.
(2) Klambrisüsteem
Klambrisüsteemi funktsioon: klambrisüsteemi funktsioon on vormi sulgemine, avamine ja väljutamine. Samal ajal, pärast vormi sulgemist, annab see hallituse jaoks piisava kinnitusjõu, et vastu seista õõnsuse rõhule, mis on tekitatud hallituse õõnsusse siseneva sula plastiga, takistab vormi avanemist ja põhjustab toote halvas seisukorras. Vormi kinnitussüsteemi koostis: vormi kinnitussüsteem koosneb peamiselt vormi kinnitusseadmest, hallituse reguleerimismehhanismist, väljutusmehhanismist, esi- ja tagumisest fikseeritud mallist, liikuvast mallist, vormi kinnitavast silindrist ja ohutuskaitsemehhanismist.
(3) hüdrosüsteem
Hüdraulilise ülekandesüsteemi funktsioon on pakkuda energiat mitmesugustele toimingutele, mida sissepritsevormimismasin nõuavad vastavalt protsessile, ning täita süstimisvormimismasina iga osa rõhu, kiiruse, temperatuuri ja muude nõuete. See koosneb peamiselt erinevatest hüdraulilistest komponentidest ja hüdraulilistest lisakomponentidest, millest õlipump ja mootor on sissepritsevormimismasina toiteallikas. Erinevad ventiilid kontrollivad õlirõhku ja voolu, et täita sissepritsevormimisprotsessi erinevaid nõudeid.
(4) elektrijuhtimissüsteem
Elektri juhtimissüsteem ja hüdrosüsteem on mõistlikult kooskõlastatud, et saavutada protsessinõudeid (rõhk, temperatuur, kiirus, aeg) ja süstimisvormimismasina erinevad programmi toimingud. See koosneb peamiselt elektriseadmetest, elektroonilistest komponentidest, instrumentidest, kütteseadmetest, anduritest jne. Üldiselt on neli juhtimismeetodit: käsitsi, poolautomaatne, täisautomaatne ja reguleerimine.
(5) Kütte-/jahutussüsteem
Küttesüsteemi kasutatakse tünni ja süstimisotsiku soojendamiseks. Sissepreemia vormimismasina tünnis kasutatakse tavaliselt kütteseadmena elektrilise kuumutusmähise, mis on paigaldatud tünni välisküljele ja tuvastatakse termopaariga sektsioonides. Kuumus viiakse läbi tünniseina, et saada materjali plastifitseerimiseks soojusallikas; Jahutussüsteemi kasutatakse peamiselt õli temperatuuri jahutamiseks. Liigne õli temperatuur põhjustab mitmesuguseid rikkeid, nii et õli temperatuuri tuleb kontrollida. Teine jahutatav asukoht on materjalitoru tühjenduspordi lähedal, et vältida toorainet tühjenduspordis, mille tulemuseks on tooraine ebaõnnestumine normaalselt.
(6) Määrimissüsteem
Määrimissüsteem on vooluring, mis tagab sissepritsevormimismasina suhteliste liikuvate osade määrimistingimused, näiteks liikuv plaat, vormi reguleerimise seade, ühendusvarda liigend jne, et vähendada energiatarbimist ja suurendada osade eluiga. Määrimine võib olla regulaarne käsitsi määrimine või automaatne elektrilise määrimine.

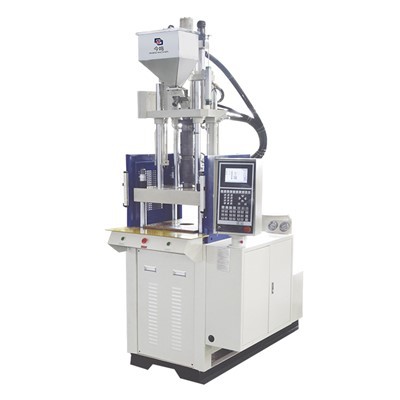

A. Vertikaalne AC/DC süstimisvormimismasina seeria:
Seda mudelit kasutatakse peamiselt ühendusjuhtmete, mitmesuguste elektrooniliste ja arvutiandmekaablite ning toitepistikukaablite sissepritsevormimiseks. Sissepressiooni vormimistoodete täpse standardi nõuded ei ole kõrged. Üldiselt kasutatakse peamise sissepritsevormimisena PVC -d, PE -d ja muid plastmaterjale. Selle toote spetsiifilised rakendatavad masinmudeli spetsifikatsioonid on tavaliselt vahemikus 15–35t. Iga tootja masinamudeli erineva spetsiifilise hallituse mahutavuse ja konfiguratsiooni tõttu tuleb enne ostmist mudeli konkreetseid parameetreid ja spetsifikatsioone kinnitada tootjalt.
B. C süstimisvormimismasina seeria:
Sellel masinal on vertikaalne kinnitus ja horisontaalne süstimine. Sellel pole juhend veergu ja see on nimetatud, kuna kinnitusosa moodustab ingliskeelse tähe "C". Masinal on keeruline struktuur ja suur süstimismaht. Kuna sellel pole juhend- ja laia tööala, sobib see peamiselt mitmesuguste ohutusvõimsusega sissepritsevormimiseks, näiteks prantsuse pistikud, Ameerika pistikud, Briti pistikud jne.
C. Vertikaalne ühe liikega plaadi sissepritsevormimismasin, topeltliikeplaadi sissepritsevormimismasina seeria:
See masin on mõeldud peamiselt inseneriplastidele. Toodetel on ranged täpsusnõuded. Täpsus või pisikesed manustatud osad süstitakse kokku. See on ka üks optimeeritumaid vormimislahendusi manustatud osade sissepritsevormimiseks. Kuna masinal on ülemise vormi fikseerimise funktsioon ja alumine hallitus libiseb välja. Kahekordsel slaidiplaadi tüübil on üks ülemine vorm ja kaks alumist vormi ning kaks vormi töötavad vaheldumisi, mis sobib paremini täppisriistvara manustamiseks või eemaldamiseks. Mõnda kahevärvilist vormi saab kasutada ka kahesuunalise sissepritse vormimiseks. Üldiselt on vormitud toodetel, näiteks elektroonilistel täppisühendustel, mobiiltelefoniühendustel, integreeritud vooluahela komponentidel jne, kahekordse slaidiplaatide puudused: kaks tööasendit, mis suurendavad tööjõukulusid.
D. Vertikaalne ketta sissepritsevormimismasin, pöörlemisseeria:
Vertikaalne ketta sissepritsevormimismasina pöördeseeria võib öelda, et see on kõige optimeerm lahendus manustatud sissepritsevormi ja kahevärvilise hallituse jaoks, kuna masinat saab kujundada ühe ülemise vormi ja kahe alumise hallituse või mitme alumise hallituse abil, mis on sobivam keerukamaks manustamiseks ja tööjõu kokkuhoiuks
E. Vertikaalne ja horisontaalne sissepritsevormimismasin.
Vertikaalseid ja horisontaalseid sissepritsevormimismasinaid saab kasutada suure liimimahuga riistvaraga kaetud sisetükkide jaoks ja need tuleb lukustada vertikaalse struktuuriga. Kuna vertikaalne struktuur on mugav sisestuste jaoks ja horisontaalsel struktuuril on suur süstimismaht, on see toode, mida turg peab ühendama vertikaalsed ja horisontaalsed struktuurid.
